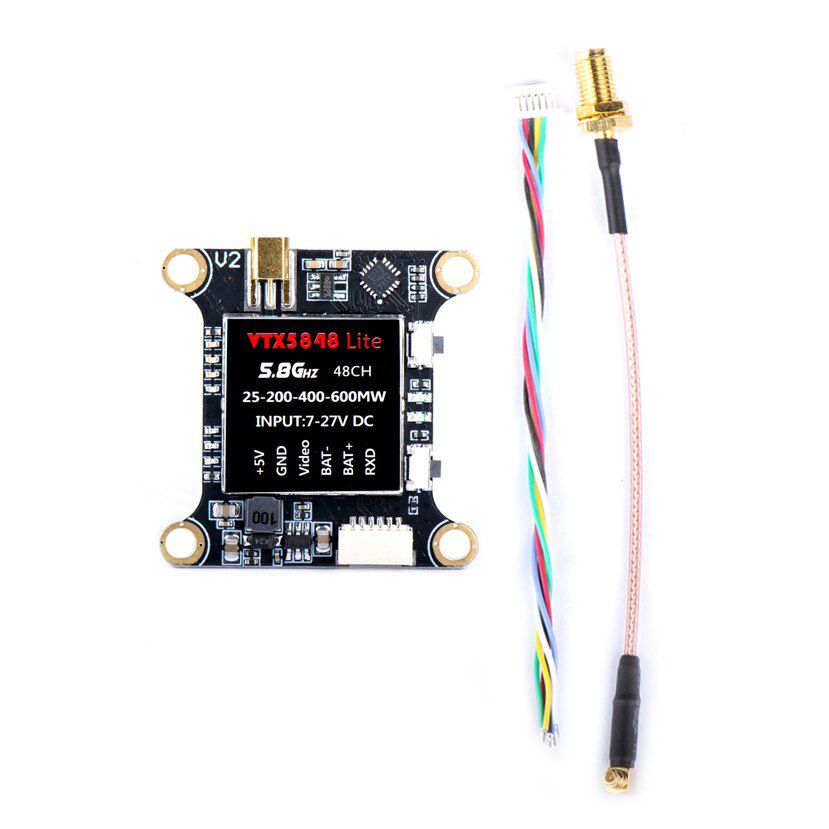

VTX Transmissor de Vídeo TX5848 LITE 48CH 5.8G 25/100/200/400/600mW Módulo de Controle OSD Para FPV

VTX5848 LITE 48CH 5.8G 25/100/200/400 / 600mW Comutável FPV RC Drone VTX Módulo Transmissor de Vídeo OSD Control









Ajuste de freqüência:
1. ajuste manual------ Botão RF, freqüência de comutação
Pressão curta, canal de comutação, 4 luzes brancas LED indicam canal
Pressão longa (2s), grupo de comutação, 3 luzes azuis LED indicam grupo

Lista de canais de 48CH:


2. o diagrama de fiação do ajuste OSD


Comutação de energia:
Botão POW ------ ajuste de energia
Pressione uma vez, comutando uma potência (25mW, 100mW, 200mW, 400mW, 600mW)
600 mW em padrão.



Especificação:
Nome do item: VTX5848 LITE FPV video transmissor
Tensão de entrada: DC 7-27V
Corrente de entrada: 16.4V (4s), 600mW = 360 MA ± 10MA
Tensão de saída: DC 5V 1A
Potência de saída: 25/100/200/400 / 600mW comutável
Canal: 48CH
Interruptor de frequência: botão manual / OSD (suporte simultâneo)
Conector: MMCX (com cabo de extensão sma)
Tamanho: 36x36x9mm
Furo de montagem: 30.5x30.5mm, M3
Peso: ≤ 6,4 g (sem antena e conector)

Características:
Potência de saída da placa, longa distância de transmissão
- Interruptor rápido de 5 velocidades, indicador independente de dois indicadores, indicando a potência de saída atual 25/200/400 / 600MW
-Usando 4 * 3 LED exibe 48 canais
-Suporte ao controle remoto de freqüência do sinal OSD, suporte ao modo PIT (o poder de saída omW somente pode ser aberto no OSD)
- Com filtro de energia
-Antena usando MMCX para SMA (com cabo de extensão de 100MM), reduzindo o espaço
- Pó de potência forte, entrada até 27 V, saída 5V / 1A ondulação baixa, menos interferência
- Não instale a antena para ligar e não gravará o VTX
-30,5 mm * Distância de furo de montagem de 30,5 mm, adequada para controlador de voo CC3D, NAZE32, F3, F4, F7

Incluído no Pacote:
1x VTX5848 LITE FPV video transmissor
Cabo 1x 6P * 1.0mm Conector
1x cabo coaxial MMCX-SMA
